Apa itu Pipa PE
Pipa PE adalah pipa plastik yang terbuat dari resin polietilen, diproduksi dalam beberapa formulasi seperti pipa komposit aluminium-plastik HDPE, SRTP, PERT, dan PERT, masing-masing disesuaikan dengan kebutuhan tekanan, suhu, dan pemasangan yang berbeda. Karena polietilen tahan korosi, tahan terhadap tekanan, dan tetap fleksibel selama pemasangan, pipa PE umumnya dipilih untuk pasokan air minum, distribusi gas, sistem irigasi, jaringan pipa pertambangan, dan transportasi cairan industri umum.
Panduan ini menjelaskan jenis-jenis umum pipa PE, bagaimana ukuran dan peringkat tekanan ditentukan, di mana pipa PE biasanya dipasang, dan jawaban atas pertanyaan yang paling sering diajukan oleh pembeli dan pemasang.

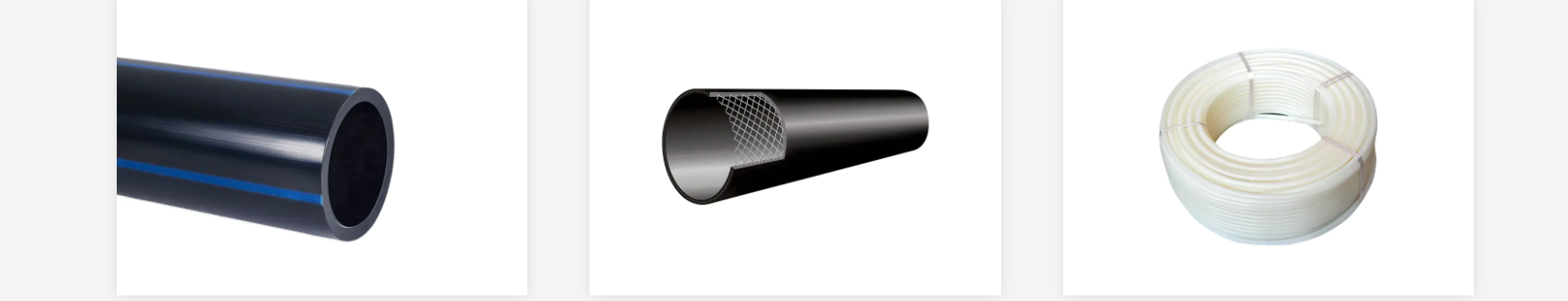

Jenis Umum Pipa PE
Tidak semua pipa PE dibuat dengan cara yang sama. Pipa HDPE dan SRTP umumnya dipilih untuk proyek-proyek teknik yang berat, termasuk sistem proteksi kebakaran konstruksi dan jaringan pipa bawah tanah, karena pipa-pipa tersebut dapat bertahan dengan baik di bawah tekanan tinggi dan tahan terhadap korosi. Pipa komposit aluminium-plastik PERT dan PERT dirancang lebih untuk pasokan air domestik, sistem pemanas lantai, dan aplikasi air panas lainnya, menawarkan fleksibilitas dan ketahanan terhadap suhu tinggi.
| Tipe Pipa | Aplikasi Khas |
|---|---|
| pipa HDPE | Jaringan pipa bawah tanah, transportasi air, proyek rekayasa umum |
| pipa SRTP | Sistem proteksi kebakaran konstruksi dan tekanan infrastruktur penting |
| pipa PERT | Pasokan air domestik dan sistem pemanas lantai |
| Pipa komposit aluminium-plastik PERT | Aplikasi air panas memerlukan fleksibilitas tambahan dan stabilitas dimensi |
Pemilihan Jenis Pipa PE Khas di Proyek Umum
Gambar mewakili pola distribusi proyek secara umum dan ditampilkan sebagai ilustrasi perbandingan saja.
Sifat Utama Pipa PE
Fleksibilitas Tinggi
Pipa PE lebih mudah ditekuk dan bermanuver di sekitar rintangan selama pemasangan dibandingkan material pipa kaku, sehingga dapat menyederhanakan perutean di sekitar struktur yang ada.
Ketahanan Kimia
Pipa PE tahan korosi dari berbagai macam zat, sehingga mendukung penggunaannya untuk aplikasi transportasi air, irigasi, dan cairan umum.
Resistensi Dampak
Pipa PE tahan terhadap benturan selama pengangkutan, penanganan, dan pemasangan, sehingga mengurangi kemungkinan kerusakan sebelum pipa digunakan.
Umur Panjang
Pipa PE dirancang untuk tahan terhadap degradasi yang disebabkan oleh faktor lingkungan, termasuk paparan sinar UV dan fluktuasi suhu, sehingga mendukung masa pengoperasian yang lama setelah dipasang.
Pipa PE Compared With Traditional Metal Pipe
Peringkat bersifat relatif dan dimaksudkan untuk perbandingan umum; kinerja sebenarnya bervariasi berdasarkan tingkat material dan kondisi proyek.
Bagan Ukuran Pipa PE dan Referensi Peringkat Tekanan
Ukuran pipa PE digambarkan dengan diameter nominal, sedangkan kapasitas tekanan digambarkan dengan rasio dimensi standar yang biasa ditulis dengan SDR. SDR membandingkan diameter pipa dengan ketebalan dinding, jadi angka SDR yang lebih rendah berarti dinding yang lebih tebal dibandingkan diameter dan peringkat tekanan yang lebih tinggi, sedangkan angka SDR yang lebih tinggi berarti dinding yang lebih tipis dan peringkat tekanan yang lebih rendah.
| Kelas SDR | Kira-kira Tekanan Pengoperasian Maks |
|---|---|
| SDR 11 | Sekitar 16 batang |
| SDR 13.6 | Sekitar 12,5 bar |
| SDR 17 | Sekitar 10 batang |
| SDR 21 | Sekitar 8 batang |
| SDR 26 | Sekitar 6 batang |
Pipa PE Pressure Rating Chart by SDR Class
Nilai referensi perkiraan saja; peringkat tekanan sebenarnya tergantung pada tingkat resin, suhu, dan desain pipa tertentu.
Bagaimana SDR Mempengaruhi Peringkat Tekanan
Ketika SDR meningkat, ketebalan dinding berkurang relatif terhadap diameter pipa, dan peringkat tekanan pun turun. Tren penurunan umum ini merupakan titik referensi yang berguna ketika membandingkan opsi pipa PE untuk suatu proyek, karena ini menunjukkan mengapa pipa berdinding tebal sering kali dipilih untuk layanan tekanan lebih tinggi.
Tren Umum Antara Kelas SDR dan Peringkat Tekanan
Sumbu Y mewakili perkiraan tekanan operasi maksimum dalam bar; nilai hanyalah angka referensi umum.
Dimana Pipa PE Digunakan
Pipa PE diterapkan di berbagai proyek air, cairan, dan drainase, terutama karena bahan tersebut menggabungkan fleksibilitas dengan ketahanan korosi di berbagai kondisi tanah dan kimia.
| Aplikasi | Penggunaan Khas |
|---|---|
| pipa PE for irrigation system | Mendistribusikan air ke seluruh lahan pertanian dengan pipa fleksibel dan tahan korosi |
| pipa PE for agricultural water supply | Memasok air ke fasilitas pertanian dan operasi peternakan |
| pipa PE for underground water lines | Jalur distribusi air terkubur yang mendapat manfaat dari ketahanan terhadap korosi dan fleksibilitas |
| pipa PE for mining applications | Mengangkut air proses, lumpur, atau tailing dalam operasi penambangan |
| pipa PE for industrial water system | Memindahkan air proses dan cairan industri dalam sistem perpipaan pabrik |
| pipa PE for geothermal system | Mensirkulasikan fluida melalui pipa ground loop dalam sistem pemanas dan pendingin panas bumi |
| pipa PE for drainage system | Membawa air hujan atau air limbah dari bangunan dan infrastruktur |
Bagaimana Pipa PE Terhubung
Bagian pipa PE biasanya disambung menggunakan salah satu dari tiga metode, dipilih berdasarkan ukuran pipa, persyaratan tekanan, dan kondisi lokasi.
- Butt fusion, dimana ujung pipa dipanaskan dan ditekan bersama untuk membentuk sambungan kontinu, biasanya digunakan untuk pipa berdiameter lebih besar.
- Elektrofusi, di mana sambungan dengan elemen pemanas tertanam menyatu ke permukaan pipa, sering kali digunakan di ruangan yang lebih sempit atau diameter lebih kecil.
- Perlengkapan mekanis, yang menyambung bagian-bagian pipa tanpa peleburan panas dan sering digunakan untuk perbaikan atau penyambungan ke katup dan komponen tetap lainnya.
Cara Memilih Ukuran Pipa PE yang Benar
- Konfirmasikan laju aliran dan kecepatan yang diperlukan untuk aplikasi guna membantu menentukan diameter internal yang diperlukan.
- Periksa tekanan pengoperasian sistem dan cocokkan dengan kelas SDR dan referensi peringkat tekanan.
- Pertimbangkan lingkungan pemasangan, termasuk apakah pipa akan dikubur, diekspos, atau digunakan dalam sistem air panas.
- Tinjau kompatibilitas kimia antara cairan yang diangkut dan material pipa.
- Konfirmasikan metode penyambungan yang diinginkan, karena fusi butt, elektrofusi, dan perlengkapan mekanis masing-masing sesuai dengan kondisi lokasi yang berbeda.
Tentang Jiangyin Huada
Jiangyin Huada memproduksi berbagai produk pipa PE, termasuk pipa komposit aluminium-plastik HDPE, SRTP, PERT, dan PERT, serta masterbatch warna yang digunakan di industri plastik. Pipa HDPE dan SRTP umumnya diterapkan pada proyek-proyek teknik yang menuntut seperti sistem proteksi kebakaran konstruksi dan jaringan pipa bawah tanah, sedangkan pipa komposit aluminium-plastik PERT dan PERT dirancang untuk pasokan air domestik, sistem pemanas lantai, dan aplikasi air panas lainnya.
Sebagai produsen pipa PE OEM dan pabrik pipa PE, perusahaan menawarkan pipa dalam berbagai ukuran dan peringkat tekanan yang dapat disesuaikan dengan kebutuhan proyek, mendukung aplikasi di bidang transportasi air, irigasi, dan distribusi gas.
Pertanyaan yang Sering Diajukan
Q1: Untuk apa pipa PE digunakan
pipa PE is used for drinking water supply, gas distribution, irrigation systems, mining pipelines, and general industrial fluid transportation.
Q2: Apa perbedaan antara pipa PE dan HDPE
Pipa HDPE adalah jenis kepadatan tinggi spesifik dalam keluarga pipa PE yang lebih luas, umumnya dipilih untuk tekanan yang lebih tinggi dan aplikasi teknik yang lebih menuntut dibandingkan dengan formulasi PE lainnya.
Q3: Berapa lama pipa PE bertahan
Masa pakai bergantung pada tekanan pengoperasian, suhu, kualitas pemasangan, dan paparan lingkungan. Pipa PE yang dipasang dengan benar umumnya menawarkan masa pengoperasian yang lama dalam kondisi normal.
Q4: Apakah pipa PE aman untuk air minum
pipa PE manufactured for potable water applications is designed and formulated specifically for drinking water supply systems, distinct from pipe grades intended for other industrial uses.
Q5: Pipa PE terbuat dari bahan apa
pipa PE is made from polyethylene resin, with different formulations such as HDPE, PERT, and PERT aluminum-plastic composite adjusting the raw material blend for specific performance needs.
Q6: Bagaimana cara memilih ukuran pipa PE yang benar
Ukuran pipa umumnya dipilih berdasarkan laju aliran yang diperlukan, tekanan pengoperasian, lingkungan pemasangan, dan kelas SDR yang sesuai dengan peringkat tekanan yang diperlukan untuk proyek tersebut.
Q7: Tekanan apa yang dapat ditahan oleh pipa PE
Kapasitas tekanan bergantung pada kelas SDR dan diameter pipa, dengan tingkat tekanan pipa PE yang umum berkisar antara 6 bar hingga 16 bar tergantung pada ketebalan dinding.
Q8: Apa itu SDR di pipa PE
SDR, atau rasio dimensi standar, membandingkan diameter pipa dengan ketebalan dinding, dengan angka SDR yang lebih rendah menunjukkan dinding yang lebih tebal dan tingkat tekanan yang lebih tinggi.
Q9: Bisakah pipa PE digunakan di bawah tanah
pipa PE is widely used for underground water lines and buried infrastructure, since it resists corrosion from soil conditions and tolerates ground movement better than more rigid pipe materials.
Q10: Bagaimana pipa PE dihubungkan
pipa PE sections are typically joined using butt fusion, electrofusion, or mechanical fittings, depending on pipe size, pressure requirements, and site conditions.
