Sebagai perusahaan yang mengkhususkan diri dalam Perlengkapan PVC , kami menerima banyak pertanyaan tentang fitting. Pertanyaan-pertanyaan ini sering kali berkaitan dengan ukuran dan dimensi pemasangan pipa, yang masuk akal karena topik tersebut dapat membingungkan. Pertanyaan lainnya adalah tentang perlengkapan itu sendiri dan kegunaannya. Kompatibilitas dan pengetahuan pemasangan pipa secara umum mungkin terasa sangat penting ketika Anda baru mengenal dunia PVC. Jika Anda mencoba memperluas pengetahuan PVC Anda, Anda dapat menggunakan postingan blog ini sebagai panduan belajar pemasangan pipa. Panduan ini menguraikan semua jenis utama perlengkapan PVC serta bagaimana dan mengapa menggunakannya. Ini adalah postingan yang panjang, jadi gunakan daftar konten di bawah ini untuk melompat ke bagian yang Anda perlukan.
- Apa itu perlengkapan PVC dan di mana penggunaannya
- Jenis pemasangan dan bagan identifikasi
- Pipa PVC dan dimensi fitting
- Konektor berulir versus fitting slip on
- Perlengkapan siku dan tikungan pipa umum
- Kopling, reduksi dan konektor pipa
- Perlengkapan berperingkat tekanan dan bergelang
- Pipa PVC hitam dan bahan khusus
- Perlengkapan PVC compared with HDPE fittings
- Memasang sistem perpipaan PVC
- Nama dan glosarium pemasangan drainase
- Solusi pemasangan PE dan PVC
- Pertanyaan yang sering diajukan
Apa Itu Perlengkapan PVC dan Di Mana Digunakannya
Fitting PVC adalah komponen plastik cetakan yang menghubungkan, mengarahkan, mencabangkan, mengurangi atau menyegel bagian pipa PVC dalam sistem perpipaan. Bersama-sama, pipa PVC dan komponen fitting PVC membentuk sebagian besar jalur pasokan air perumahan, jaringan irigasi, sistem ventilasi pembuangan limbah, dan banyak jalur proses industri ringan. Alasan mengapa pipa PVC begitu umum adalah karena kualitas praktisnya: tahan terhadap korosi dan penumpukan kerak, lebih ringan dibandingkan dengan pipa logam, dimensinya konsisten dari satu batch ke batch lainnya, dan mudah untuk dipotong, disambung, dan diperbaiki tanpa alat berat khusus.
Pipa dan alat kelengkapan air PVC diproduksi dengan standar dimensi yang diakui sehingga pipa dari satu proses produksi cocok dengan alat kelengkapan dari produksi lainnya, asalkan keduanya memiliki ukuran nominal dan kelas jadwal yang sama. Standarisasi itulah yang menjadikan a panduan belajar pemasangan pipa seperti ini berguna, karena setelah Anda memahami konvensi penamaan dan logika ukuran, logika yang sama berlaku di siku, tee, kopling, reduksi, adaptor, penutup, dan serikat pekerja.
Panduan ini membahas kategori utama alat kelengkapan PVC, cara mengukur dimensi pipa dan alat kelengkapan PVC, perbedaan antara sambungan gaya ulir dan sambungan slip, serta perbandingan PVC dengan pipa HDPE dan sistem pemasangan HDPE untuk proyek di mana kedua bahan tersebut dapat dipertimbangkan. Bagan dan tabel referensi disertakan untuk membuat informasi ukuran lebih mudah dipindai.
Umum Pemasangan PVC Jenis dan Bagan Identifikasi
Alat kelengkapan pipa PVC yang berbeda dibentuk untuk pekerjaan yang berbeda di dalam saluran pipa. Ada yang mengubah arah aliran, ada yang membagi satu saluran menjadi dua atau lebih cabang, dan ada pula yang sekadar menggabungkan, memperkecil, atau menutup ujung pipa. Daftar di bawah ini mencakup tipe fitting yang paling sering muncul saat orang menelusuri tipe fitting pvc atau mencoba mencocokkan bentuk yang mereka miliki dengan sebuah nama.
Siku
Siku mengubah arah aliran pipa, paling sering sebesar 90 derajat atau 45 derajat. Siku adalah salah satu siku pipa yang paling sering dipesan oleh kontraktor pvc karena hampir setiap proses memerlukan setidaknya satu perubahan arah.
kaos
Sebuah tee membagi satu garis menjadi sebuah cabang, membentuk bentuk T. Tee digunakan di mana pun satu saluran suplai atau saluran pembuangan perlu mengalirkan dua arah, seperti di mana cabang perlengkapan meninggalkan saluran utama.
Kopling
Kopling adalah fitting konektor pipa pendek dan lurus yang digunakan untuk menyambung dua panjang pipa secara lurus, memperpanjang saluran, atau memperbaiki bagian yang rusak.
Peredam dan Semak Peredam
Peredam, terkadang dipasang sebagai selongsong peredam, menurunkan garis dari ukuran nominal yang lebih besar ke ukuran yang lebih kecil, atau menaikkannya ke arah sebaliknya.
Adaptor
Adaptor transition between connection styles, most often between a slip (solvent weld) socket on one side and a threaded connection on the other, which is how a plastic pipe connector often meets a metal valve, pump or fixture.
Persilangan
Sebuah salib memiliki empat bukaan yang disusun dalam bentuk plus dan lebih jarang digunakan dibandingkan tee, umumnya di mana dua garis cabang harus meninggalkan jalur utama pada titik yang sama.
Tutup dan Colokan
Tutup dipasang di bagian luar ujung pipa untuk menutupnya, sementara sumbat dipasang atau dipasang di bagian dalam bukaan pas. Keduanya digunakan untuk menutup jalur-jalur yang tidak terpakai, baik sementara pada saat konstruksi maupun permanen.
Serikat pekerja
Penyatuan memungkinkan bagian pipa untuk diputuskan dan disambungkan kembali tanpa pemotongan, yang berguna di mana pun akses layanan atau penggantian di masa depan diharapkan.
| Tipe Pemasangan | Fungsi Khas | Umum Connection Style |
|---|---|---|
| Siku 90 dan 45 derajat | Ubah arah aliran | Tergelincir atau berulir |
| Tee | Cabangkan garis ke dua arah | Tergelincir atau berulir |
| Kopling | Gabungkan dua panjang pipa secara lurus | Tergelincir |
| Peredam / Bushing | Langkahkan garis ke atas atau ke bawah ukurannya | Tergelincir atau berulir |
| Adaptor | Transisi antara slip dan benang | Campuran |
| Tutup | Tutup bagian luar ujung pipa | Tergelincir atau berulir |
| Persatuan | Izinkan pemutusan dan sambungkan kembali untuk layanan | berulir |

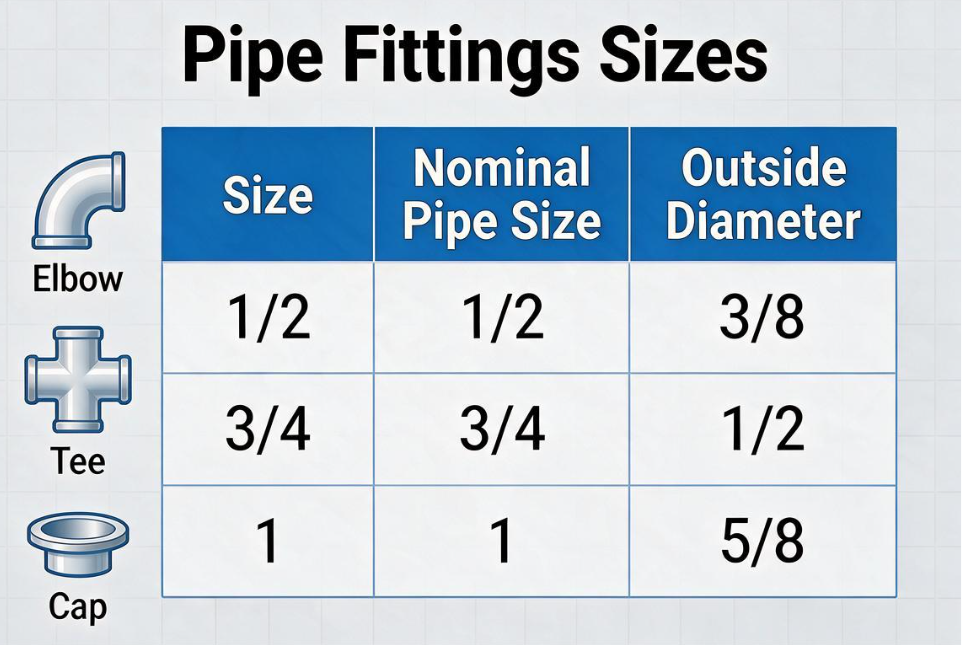

Pipa PVC dan Dimensi Pemasangan: Referensi Ukuran Jadwal 40
Mendapatkan dimensi fitting pipa PVC Jadwal 40 yang tepat lebih penting daripada hampir semua bagian lain dari proyek perpipaan, karena fitting diukur dengan diameter luar tertentu, bukan dengan angka bulat yang tercetak di kotak. Ukuran nominal adalah label, sedangkan diameter luar adalah ukuran yang dapat diterima oleh soket pas. Membingungkan keduanya adalah alasan paling umum mengapa fitting tidak dapat meluncur ke pipa.
Ukuran pipa pvc teleskopik, artinya pipa dirancang untuk berpindah dari satu ukuran nominal ke ukuran berikutnya melalui alat kelengkapan peredam, mengikuti logika diameter luar yang sama, jadi setelah satu ukuran dikonfirmasi, sisa pengoperasian teleskop dapat direncanakan dari tabel referensi di bawah.
| Ukuran Nominal | Diameter Luar (dalam) | Rata-rata Ketebalan Dinding (dalam) |
|---|---|---|
| 1/2 masukcici | 0.840 | 0.109 |
| 3/4 incicici | 1.050 | 0.113 |
| 1 masukci | 1.315 | 0.133 |
| 1-1/2 incici | 1.900 | 0.145 |
| 2 inci | 2.375 | 0.154 |
| 3 incici | 3.500 | 0.216 |
| 4 inci | 4.500 | 0.237 |
Diameter luar dalam inci berdasarkan ukuran pipa nominal, Jadwal 40 PVC
Ketebalan dinding rata-rata dalam inci seiring bertambahnya ukuran pipa nominal, Jadwal 40 PVC
Konektor PVC Berulir Versus Fitting Slip On
Di antara jenis sambungan pipa air yang umum digunakan dalam pipa PVC, ada dua metode yang mencakup sebagian besar instalasi: sambungan las pelarut dan sambungan berulir. Pilihan di antara keduanya bergantung pada apakah sambungan harus permanen atau dapat dilepas.
Perlengkapan Slip On (Pengelasan Pelarut).
Fitting slip on pvc disambung menggunakan semen pelarut, yang secara kimia menyatukan pipa dan permukaan fitting menjadi satu bagian setelah diawetkan. Metode ini menghasilkan sambungan permanen yang umumnya tahan bocor dan merupakan pendekatan standar untuk sebagian besar saluran pipa yang terkubur, tersembunyi, atau tetap.
Perlengkapan PVC Berulir
Sambungan pipa pvc berulir menggunakan benang cetakan yang dipadukan dengan penyegel benang atau selotip. Konektor pvc berulir biasanya digunakan di mana saluran perlu disambungkan ke katup, pompa, meteran, atau komponen lain yang harus dilepas untuk pemeliharaan. Sambungan ulir pipa PVC tidak boleh terlalu dikencangkan, karena benang PVC lebih rapuh dibandingkan benang logam dan torsi berlebih dapat merusak sambungan.
| Faktor | Tergelincir On / Solvent Weld | berulir |
|---|---|---|
| Dapat dilepas | Tidak, permanen setelah sembuh | Ya, bisa dibongkar |
| Penggunaan yang umum | Jalan yang terkubur atau diperbaiki | Katup, pompa, perlengkapan |
| Metode perakitan | Semen primer dan pelarut | Pita perekat atau tempel |
Perlengkapan Siku PVC dan Tikungan Pipa Umum: Tinjauan Teknis
Pemasangan siku pvc adalah salah satu komponen yang paling sering digunakan dalam proses apa pun, dan memahami jenis umum tikungan dan perlengkapan pipa membantu saat merencanakan tata letak atau membaca daftar suku cadang. Tikungan pvc standar hadir dalam sejumlah kecil sudut umum, masing-masing disesuaikan dengan kebutuhan tata letak yang berbeda.
- Siku 90 derajat, digunakan untuk perubahan arah penuh, seperti mengubah garis dari dinding menjadi lari lantai
- Siku 45 derajat, digunakan ketika perubahan arah yang lebih lembut mengurangi turbulensi aliran
- Siku 22,5 derajat, digunakan untuk penyapuan yang panjang dan bertahap, sering kali pada saluran drainase
- Siku jalan, yang memiliki satu ujung selip dan satu ujung keran, memungkinkannya disambungkan langsung ke fitting lain tanpa rintisan pipa pendek
Tampilan struktural yang disederhanakan dari pipa yang memasuki soket pas pada sambungan siku
Kopling, Reducers and Pipe Connectors for Joining PVC Pipe
Kopling pvc adalah fitting konektor pipa paling sederhana yang tersedia, menyatukan dua ujung pipa dalam satu garis lurus tanpa perubahan ukuran atau arah. Untuk proyek yang hanya perlu menyambung bagian PVC ke PVC tanpa mengganti material pipa, sambungan lurus polos biasanya merupakan pilihan paling langsung. Kopling perbaikan, yang tidak memiliki bubungan penahan internal, dirancang untuk meluncur sepenuhnya ke salah satu ujung pipa sebelum terpusat pada bagian yang terpotong atau rusak, yang berguna bila tidak ada ruang untuk mengayunkan pipa ke tempatnya.
Ketika dua ukuran pipa berbeda harus bertemu, peredam atau bushing peredam akan menaikkan atau menurunkan saluran. Konektor pipa plastik yang digunakan sebagai adaptor juga dapat beralih dari slip ke ulir, atau dari PVC ke gaya pemasangan lain yang kompatibel, pada satu titik transisi. Karena ketebalan dinding meningkat seiring dengan kelas tekanan serta ukuran nominal, ada baiknya memeriksa kedua dimensi sebelum memesan sambungan pipa plastik untuk saluran bertekanan.
Perkiraan ketebalan dinding dalam inci, Jadwal 40 versus Jadwal 80, hanya untuk referensi
Perlengkapan PVC dengan Nilai Tekanan dan Sambungan Bergelang
Alat kelengkapan pipa pvc bertekanan dinilai dalam kombinasi dengan pipa tempat pemasangannya, karena tekanan yang dapat ditangani sistem bergantung pada ketebalan dinding, suhu, dan jadwal spesifik atau kelas tekanan yang digunakan. Jadwal 40 dan Jadwal 80 adalah dua kelas tekanan yang paling umum untuk sistem las berulir dan pelarut, dengan Jadwal 80 menawarkan dinding yang lebih tebal dengan ukuran nominal yang sama untuk aplikasi dengan tekanan lebih tinggi atau tekanan mekanis lebih tinggi.
Alat kelengkapan pipa berflensa PVC menggunakan sambungan yang dibaut dan diberi paking, bukan semen atau benang pelarut, yang menjadikannya pilihan praktis di mana pun saluran perlu disambungkan ke pompa, katup, tangki, atau peralatan lain yang mungkin perlu dilepas untuk diservis. Sambungan bergelang juga cocok digunakan pada diameter besar di mana pengelasan pelarut menjadi tidak praktis untuk dilakukan secara andal di lapangan.
Pipa PVC Hitam dan Bahan PVC Khusus Lainnya
Pipa pvc hitam biasanya diformulasikan dengan karbon hitam tambahan untuk meningkatkan ketahanan terhadap paparan sinar ultraviolet, yang menjadikannya pilihan umum untuk saluran di atas tanah, saluran listrik, dan instalasi luar ruangan yang terkena sinar matahari langsung dalam waktu lama. Pipa PVC putih atau abu-abu standar juga dapat dilindungi dengan cat atau pembungkus luar ketika harus dipasang di luar ruangan, tetapi PVC hitam sering kali dipilih secara khusus untuk mengurangi langkah ekstra tersebut.
Fitting PVC Dibandingkan Dengan Fitting HDPE
Pipa PVC dan pipa HDPE keduanya merupakan bahan pipa plastik yang umum, namun keduanya disambung secara berbeda dan sesuai dengan profil proyek yang agak berbeda. Sambungan pemasangan PVC mengandalkan pengelasan pelarut atau penguliran, yang keduanya dapat dilengkapi dengan perkakas tangan dan langkah pengeringan atau penyegelan singkat. Sambungan pemasangan HDPE umumnya mengandalkan fusi panas, baik fusi butt atau elektrofusi, yang mengikat material itu sendiri daripada merekatkan atau menyatukannya, dan biasanya memerlukan peralatan fusi khusus.
Karena pipa HDPE lebih fleksibel dibandingkan pipa PVC, pipa ini tahan terhadap pergerakan tanah dan sering kali dapat diarahkan melewati rintangan kecil dengan alat kelengkapan yang lebih sedikit. Sebaliknya, pipa PVC dan sistem pemasangan PVC bersifat kaku, sehingga tetap berjalan lurus dan dapat diprediksi serta dapat menyederhanakan tata letak dalam instalasi terstruktur, di atas tanah, atau interior.
Perbandingan relatif umum untuk tujuan referensi; kinerja sebenarnya tergantung pada formulasi, suhu dan kondisi pemasangan
Tidak ada satupun material yang dapat menggantikan satu sama lain secara universal. Sistem pemasangan PVC cenderung cocok untuk pipa interior, irigasi, dan banyak aplikasi drainase, sedangkan pipa HDPE dan sistem pemasangan HDPE sering dipilih untuk saluran air yang terkubur, distribusi gas, dan proyek yang mengutamakan fleksibilitas dan fusi, aliran bebas sambungan.
Memasang Sistem Perpipaan PVC: Pertimbangan Langkah demi Langkah
Ini bukan cara pipa pvc lengkap, karena kondisi lokasi dan kode pipa lokal selalu menjadi prioritas, namun urutan umum di bawah ini menguraikan bagaimana sistem pipa pvc biasanya dirakit setelah pipa dan perlengkapannya tersedia.
- Ukur jalannya dan tandai pipanya, perhatikan kedalaman pipa yang akan dimasukkan ke dalam setiap soket pemasangan
- Potong pipa berbentuk persegi menggunakan pemotong pipa atau gergaji bergigi halus
- Deburr ujung potongan dan talang sedikit bagian tepinya agar terpasang secara merata di dalam soket
- Keringkan tata letak sebelum mengaplikasikan semen apa pun, periksa sudut dan orientasi pemasangan
- Oleskan primer jika diperlukan, diikuti dengan semen pelarut pada ujung pipa dan soket fitting
- Masukkan pipa dengan sedikit memutar dan tahan di tempatnya sesuai waktu yang direkomendasikan pabrikan
- Berikan waktu pengeringan penuh yang ditentukan oleh produsen semen sebelum memberi tekanan atau menguji saluran
- Uji tekanan atau uji aliran pada instalasi pipa pvc yang telah selesai sebelum ditutup atau ditutup
Mengikuti urutan ini secara berurutan sangatlah penting, karena melewatkan langkah pemasangan kering adalah salah satu alasan paling umum mengapa pemasang berakhir dengan pemasangan yang disemen pada sudut yang salah.
Nama Pemasangan Pipa Drainase dan Daftar Istilah Umum Pemasangan Pipa
Nama alat kelengkapan pipa drainase mungkin sedikit berbeda dengan nama alat kelengkapan tekanan, karena alat kelengkapan ventilasi pembuangan limbah dibentuk untuk menjaga aliran limbah tetap lancar, bukan untuk menahan tekanan. Daftar di bawah ini mencakup istilah-istilah yang sering muncul ketika membaca daftar komponen drainase atau membandingkan berbagai jenis alat kelengkapan pipa.
| Term | Deskripsi |
|---|---|
| Kaos Sanitasi | Tee dengan cabang melengkung lembut, digunakan pada saluran pembuangan untuk mengurangi risiko turbulensi dan penyumbatan |
| Cocok sekali | Fitting cabang berbentuk Y yang menyambungkan garis secara miring, bukan lurus |
| Pemasangan Pembersihan | Perlengkapan dengan sumbat yang dapat dilepas yang menyediakan akses untuk membersihkan saluran pembuangan yang tersumbat |
| Pemasangan Ventilasi | Menghubungkan saluran pembuangan ke tumpukan ventilasi untuk membantu menyamakan tekanan udara dalam sistem |
| Adaptor Perangkap | Menghubungkan perangkap perlengkapan ke saluran pembuangan di bawahnya |
| Bushing | Fitting pereduksi yang memperkecil ukuran bukaan di dalam fitting lain |
Solusi Pemasangan PE dan PVC dari Jiangyin Huada
Warnai dunia Anda dengan keunggulan dan inovasi. Jiangyin Huada adalah sumber tepercaya untuk masterbatch warna premium, pipa dan perlengkapan plastik berkualitas tinggi. Komitmen kami terhadap industri pipa dan pipa, fokus kami pada keragaman produk, pentingnya kualitas produk, dan dedikasi kami terhadap praktik lingkungan dan pembangunan berkelanjutan telah membantu merek kami mendapatkan pengakuan dari waktu ke waktu. Produk kami telah mendapatkan kepercayaan pelanggan di banyak proyek, dan merek kami telah dikaitkan dengan keandalan.
Sebagai produsen pipa PE OEM profesional dan pabrik pipa PE, kisah merek kami adalah salah satu kemajuan dan inovasi yang berkelanjutan. Kami bertujuan untuk terus menciptakan nilai bagi pelanggan dan berkontribusi terhadap pengembangan industri perpipaan, dipandu oleh upaya berkelanjutan dan prinsip-prinsip yang konsisten.
Perlengkapan Siku PE
Perlengkapan PE terarah untuk perutean pipa yang terkubur dan di atas tanah.
Perlengkapan Tee PE
Perlengkapan cabang untuk memisahkan satu pipa HDPE menjadi beberapa jalur.
Perlengkapan Pengurang PE
Perlengkapan transisi untuk melangkah di antara diameter pipa HDPE yang berbeda.
Perlengkapan PVC: Pertanyaan yang Sering Diajukan
Q1. Untuk apa perlengkapan PVC digunakan
Perlengkapan PVC are used to connect, redirect, extend or terminate PVC pipes in various piping systems. They are commonly used for water supply, drainage, irrigation, plumbing and industrial applications.
Q2. Jenis perlengkapan PVC apa yang tersedia
Umum PVC fittings include elbows, tees, couplings, reducers, adapters, crosses, caps and unions. Different connection types, sizes and pressure ratings are available to meet specific piping requirements.
Q3. Berapa ukuran fitting PVC yang ditawarkan
Perlengkapan PVC are available in a wide range of sizes to match different pipe dimensions. Standard sizes are commonly available, while custom sizes or specifications may also be produced according to project requirements.
Q4. Bagaimana fitting PVC disambungkan ke pipa PVC
Sebagian besar perlengkapan PVC disambung menggunakan semen pelarut, yang menghasilkan sambungan yang kuat dan tahan bocor. Beberapa alat kelengkapan juga tersedia dengan metode sambungan berulir, kompresi, atau lainnya tergantung pada aplikasinya.
Q5. Apa kelebihan fitting PVC
Perlengkapan PVC are lightweight, corrosion resistant, straightforward to install and generally require low maintenance. They also offer good chemical resistance, making them suitable for many water, drainage, irrigation and industrial piping systems.
Q6. Bagaimana cara memilih fitting PVC yang tepat
Pemasangan PVC yang benar harus dipilih berdasarkan ukuran pipa, jenis sambungan, peringkat tekanan, suhu, cairan atau media, dan lingkungan aplikasi. Berbagi spesifikasi pipa dan persyaratan aplikasi memudahkan untuk mengidentifikasi jenis pemasangan yang sesuai.
